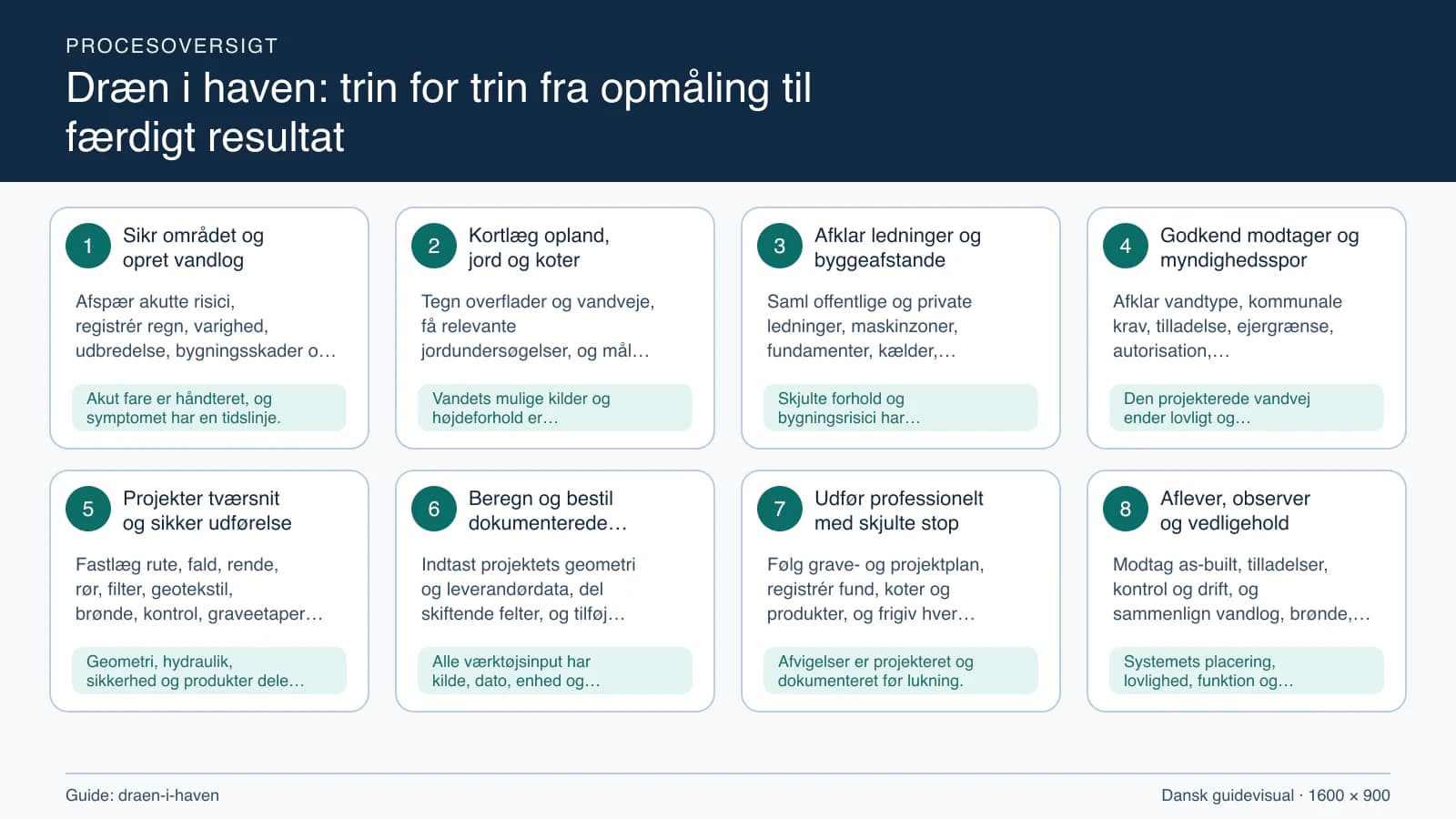

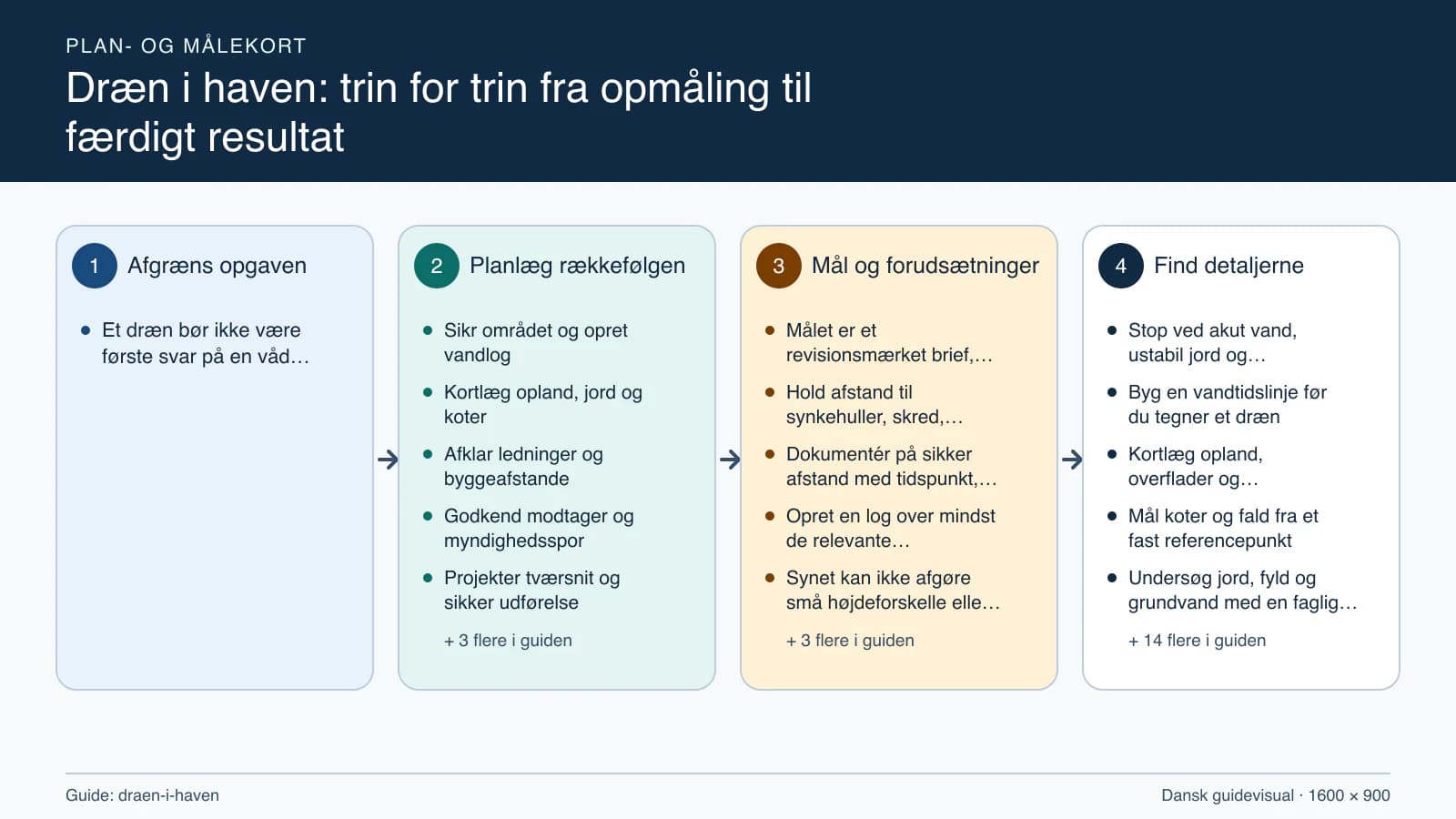

Dræn i haven: trin for trin fra opmåling til færdigt resultat

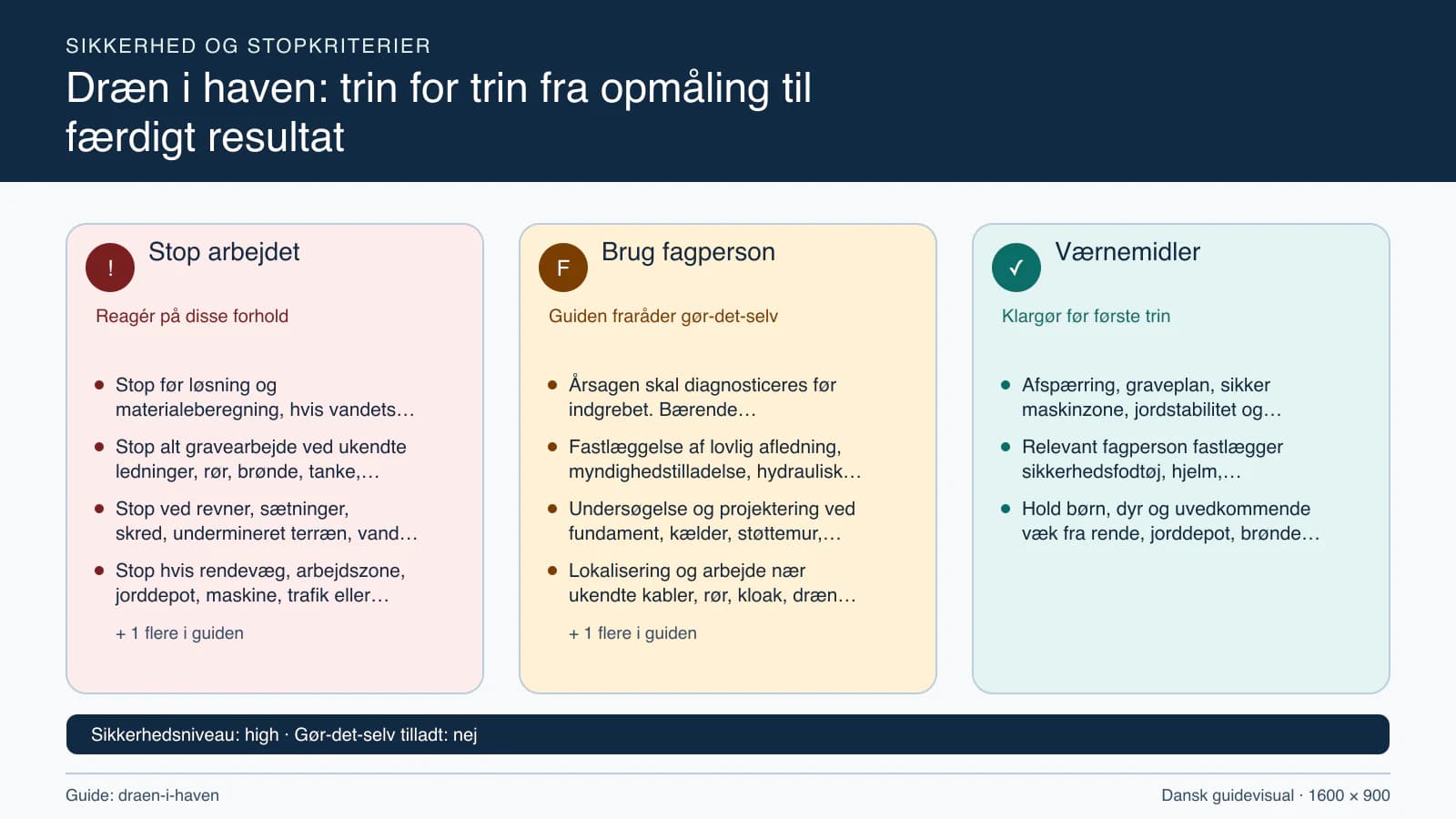

Hold afstand til synkehuller, skred, undermineret belægning, åbne brønde og vand nær elinstallationer. Ved hurtigt stigende vand, kloaklugt, forurenet vand, sætningsrevner, bevægelse i støttemur eller påvirket bygning kontaktes relevant akut fagperson og ejer. Gå ikke ned i en eksisterende rende eller brønd, og forsøg ikke at pumpe uden en plan for strøm, slanger, udløb og jordstabilitet. Afspær området fra børn, dyr og køretøjer.

Dokumentér på sikker afstand med tidspunkt, vejr, vandets udbredelse, dybde ved faste målepunkter og synlige skader. Flyt ikke jord eller åbn rør for at skabe bevis. Ved vand i kælderen kan ventilationsguiden til fugtig kælder hjælpe med at skelne observationer, men ventilation løser ikke indtrængende jord- eller overfladevand. Den ansvarlige fagperson skal afgøre akut stabilisering og undersøgelse, før havedelen fortsætter.

Opret en log over mindst de relevante regnhændelser og tørre perioder. Notér nedbørstidspunkt, hvor vand først ses, maksimal udbredelse, hvor længe det står, og om stedet var vådt på forhånd. Registrér samtidig vanding, pooltømning, nabohændelser, entreprenørarbejde og ændret tagvand. Brug faste fotopunkter og målestok. Et enkelt foto af en vandpyt viser ikke kilden eller hvor ofte problemet opstår.

Sammenlign zoner: ved nedløb, lavning, skråning, terrasse, skel, brønd, træer og bygning. Hvis vand opstår uden regn eller følger vandforbrug, skal mulig lækage eller ledningsfejl undersøges af relevant ejer og fagperson. Sluk eller betjen ikke ukendte ventiler og installationer som test. Årsagen skal diagnosticeres før indgrebet, fordi forskellige kilder kræver forskellige lovlige modtagere og løsninger.

Tegn tagflader, nedløb, belægninger, græs, bede, skråninger, veje og naboarealer, der kan lede vand mod området. Markér kantsten, render, riste, brønde og lavninger samt steder, hvor terrænet er ændret. Observer vandets faktiske bevægelse uden at grave render. En bar jordstribe eller grusfyldt fuge er ikke nødvendigvis en kontrolleret afledning; registrér retning og konsekvens frem for at antage funktion.

Skeln mellem at begrænse tilstrømning, forbedre overfladefald, øge lokal nedsivning og opsamle vand i et rørsystem. Disse løsninger har forskellige krav til jord, plads, modtager og vedligehold. Et dræn bør ikke vælges, før enklere lovlige kilder og overfladeveje er vurderet. Flyt aldrig vand over skel, mod vej eller bygning som en uformel test; ændringen kan skabe skade og forvrænge den efterfølgende diagnose.

Lad en kompetent person etablere et stabilt højdefikspunkt og måle terræn, vandoverflade, brønde, dæksler, sokkel, kældergulv, drænspor og foreslåede ruter. Angiv målemetode, dato og usikkerhed. Tegn punkter og faldpile, men mærk ukendte bundkoter tydeligt. Den projekterende fastlægger nødvendigt fald og kontrolmetode til det konkrete system; guiden giver intet standardfald.

Kontrollér hele den tænkte vej inklusive højdepunkter, krydsende installationer, brønde og udløb. Et lavere punkt ved rendens start er værdiløst, hvis ruten senere stiger eller modtageren står under vand. Ved pumpeforslag skal strøm, alarm, reserve, service og lovlig udledning projekteres som et system, ikke bruges til at omgå manglende naturligt fald. Gem rå målinger og revideret koteplan som beregnerens kilde.

Saml grundhistorik om opfyld, tidligere byggeri, dræn, tanke, vandløb, træer, terrænændringer og kendt forurening. Overfladens jordtype er ikke nok til at beskrive de dybere lag. En geoteknisk eller anden relevant fagperson skal vælge undersøgelsessteder, metode og periode, hvis nedsivning, grundvand eller stabilitet er afgørende. Privat prøvegravning kan ramme ledninger, ændre vandvejen og skabe en farlig udgravning.

Stop ved tørv, blød fyld, affald, slagger, olie- eller kemikalielugt, uventet vandtryk eller jord, der skrider. Flyt ikke mistænkelig jord rundt på grunden. Dokumentér sted og kontakt relevant ejer, myndighed eller rådgiver om prøve og håndtering. Et dræn kan ikke gøre ukendt forurening eller ustabil fyldjord egnet; jorddiagnose, bortskaffelse og eventuel konstruktion skal løses før et filtertværsnit eller materialemængde fastlægges.

Indhent ledningsoplysninger og saml egne tegninger for el, gas, vand, varme, kommunikation, robotkabel, regn- og spildevand, dræn, brønde, faskine og tanke. Markér forsyningsindføringer og ukendte zoner. Ledningsoplysninger skal fortolkes efter ejerens gyldighed, nøjagtighed og gravevilkår og kan kræve faglig påvisning. Vælg ikke rute alene efter det tomme mellemrum mellem streger på en oversigtsplan.

Planlæg også maskinadgang, jorddepot, levering og eventuel kranlast i forhold til ledninger og dæksler. Det er ikke kun skovlens punkt, der kan gøre skade. Ved fund af ukendt rør, kabel, beton, væske, lugt eller markering stoppes alt arbejde, området sikres, og relevant ejer kontaktes. En flyttet rute skal igen vurderes for fald, jord, modtager, tilladelse og materialer; improviseret omlægning kan ødelægge hele systemfunktionen.

Kontakt kommunen og relevante lednings- eller forsyningsejere med vanddiagnose, situationsplan og forventet vandtype. Afklar om vand kan håndteres lokalt, og hvilke tilladelser, afstande, undersøgelser og dokumenter der gælder for faskine, recipient, grøft, regnledning eller anden modtager. Spildevand og kloakering reguleres gennem kommunale planer og konkrete forhold; en løsning fra en anden kommune eller ejendom kan ikke kopieres som tilladelse.

Tilslutning eller ændring af fast kloak- og dræninstallation kan kræve autoriseret kloakmestervirksomhed og må ikke skjules som almindeligt havearbejde. Få skriftligt svar på ejergrænse, autorisationskrav, dimensioneringsansvar, kontrol og færdigmelding. Led aldrig vand til nabo, vej, natur eller en tilfældig brønd uden afklaring. Beregneren må først bruges, når den projekterede rute ender i en dokumenteret modtager; den kan ikke afgøre lovligheden.

Registrér afstand til fundament, kælder, støttemur, trapper, brønde og terrænspring. Se efter revner, sætning, saltudtræk, fugt, afskalning og tidligere reparationer uden at konkludere årsag. BR18 beskriver krav om, at bygninger skal beskyttes mod skadelig vandpåvirkning, men den konkrete fugtstrategi skal projekteres. Et havedræn må ikke graves tæt på fundament eller sænke vandforhold uden relevant bygnings- og jordfaglig vurdering.

Hvis projektet reelt er et omfangsdræn, skal ansvar, tætning, isolering, fundament, brønde, tilslutning og kontrol behandles samlet gennem omfangsdrænets fagguide. Brug prisguiden til omfangsdræn først efter projektering. Hvis der samtidig planlægges nyt fundament, skal budgetguiden til støbt fundament holde konstruktion og dræn som synlige poster frem for en fælles rendeantagelse.

Den projekterende angiver rute, bundkoter, fald, rendebredde og -dybde, rørtype og diameter, antal løb, perforeringens anvendelse, filtermateriale, omslutningsdybde, geotekstil, brønde, renseadgang, overbygning og modtager. Hvert produkt skal have dokumenteret funktion og kompatibilitet. Guiden giver ingen standarddybde, rørdiameter, stenfraktion eller geotekstilbredde, fordi disse input afhænger af diagnose og system.

Kontrollér relationerne: rørets ydre diameter skal kunne rummes i den projekterede omslutningsdybde, og omslutningen skal kunne rummes i renden. Bredden på geotekstil skal komme fra tværsnittets faktiske flader, overlap og produktets detalje, ikke fra beregnerens forvalg. Brønde, bøjninger, samlinger og overgange beregnes særskilt. Projekttegningen skal også vise felter uden gravning og overgang til eksisterende anlæg med navngivet ansvar.

En ansvarlig fagperson udarbejder grave- og sikringsmetode med ledningsvilkår, etaper, maskine, afspærring, jorddepot, hældning eller afstivning, vandhåndtering, adgang og nødplan. Gå aldrig ned i en usikret rende. Jord og maskiner må ikke placeres, så de overbelaster kanten, skjuler udsyn eller spærrer flugt og adgang. Vejrændring, vibration og vandindstrømning skal kunne udløse stop og ny vurdering.

Planlæg udgravet jord efter type, vandindhold, forurening, genbrug og lovligt modtagested. Geometrisk volumen er ikke vægt, transportantal eller bortskaffelsesklasse. Hold filtermateriale og geotekstil rent og adskilt fra jord. Hvis pladsen ikke rummer sikker rende, maskine og oplag samtidig, skal etape, metode eller løsning ændres på tegningen. En kort rende eller lille minigraver fjerner ikke behovet for professionel vurdering af stabilitet og skjulte forhold.

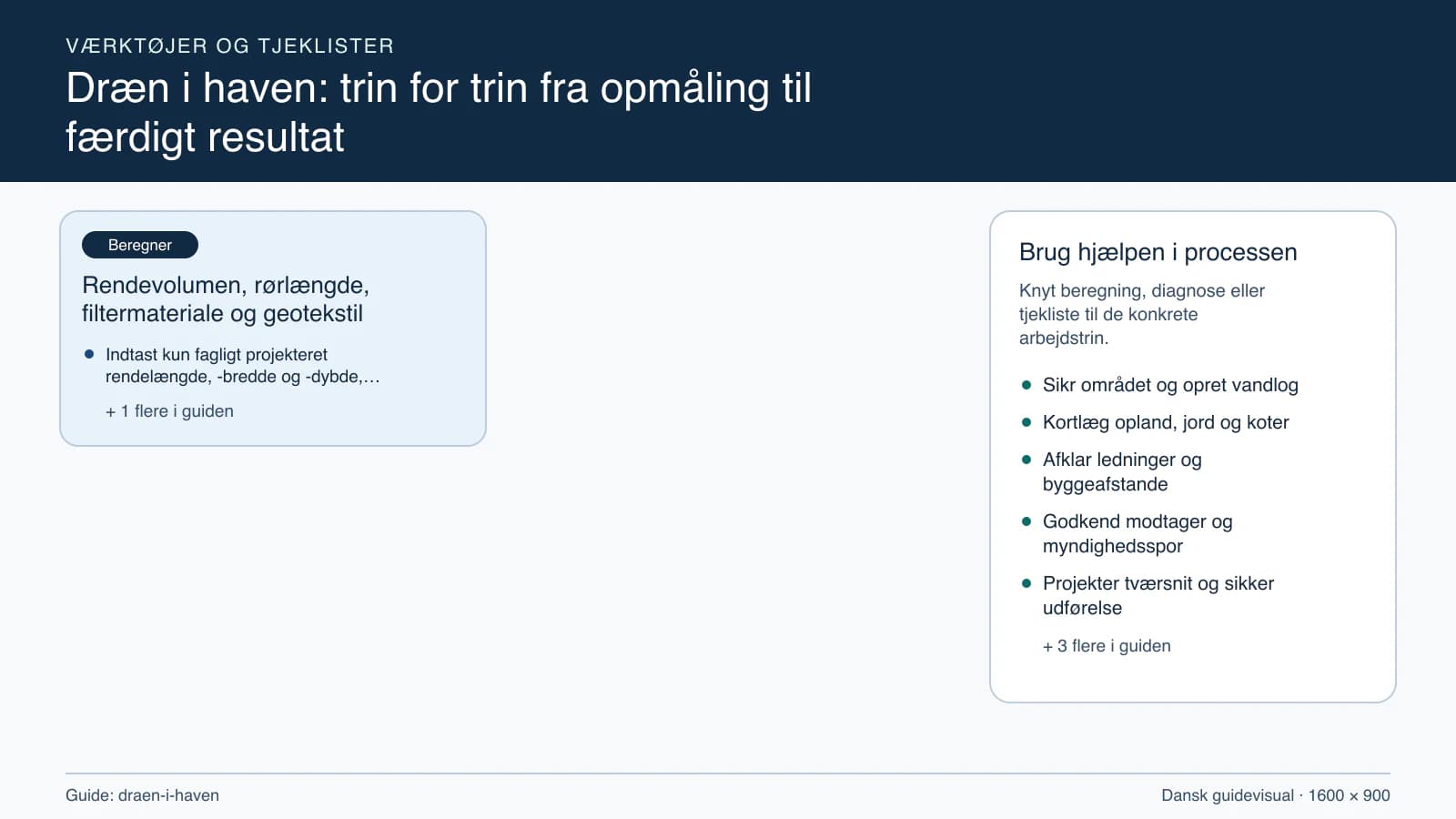

Indtast projekteret rendeforløb, bredde og dybde, filtermaterialets omslutningsdybde, rørets ydre diameter, antal rørløb, begrundet rørreserve, leverandørens tillæg for løst filtermateriale og projekteret geotekstilbredde. Gem kilde, dato, enhed og tegningsrevision for hvert tal. Del beregningen i felter, når tværsnit eller antal rør ændres. Alle forvalg er funktionseksempler og må erstattes før resultatet bruges.

Resultatet viser geometrisk udgravning, rørlængde med reserve, kompakt geometrisk filtervolumen efter fradrag af rør, løst volumen med dit dokumenterede tillæg og geotekstilareal. Det medtager ikke overgravning, ustabil jord, brønde, samlinger, pumpe, modtager, jordtransport, spild eller lokale forstærkninger. Beregneren dimensionerer ikke hydraulik eller sikkerhed og godkender ikke tilladelse, autorisation, fald eller tilslutning. Resultatet er en mængdebog til et allerede projekteret system.

Registrér fabrikant, variant, dimension, anvendelse, styrke eller belastningsforudsætning, samlinger, perforering, filterkrav, kemisk og biologisk miljø samt opbevaring for hvert produkt. Filtermaterialet beskrives med dokumenteret fraktion og renhed til projektet. Geotekstilet beskrives med funktion og egenskaber, ikke blot areal. Erstatninger må kun accepteres, når den projekterende har vurderet kompatibilitet og opdateret mængder og montagegrundlag.

Planlæg modtagekontrol af labels, følgesedler, synlig skade, forurening og mængde før udlægning. Beskyt rør mod deformation og geotekstil mod sol, jord og rifter efter produktets anvisning. Brug ikke reststen med ukendt indhold eller en almindelig havedug som filterkomponent. Ved fejl sættes leverancen i karantæne. Indbygning gør senere årsagsplacering sværere og må ikke bruges som en hurtig måde at undgå ventetid på.

Den udførende afsætter ruten fra faste referencer og kontrollerer ledningsfrigivelse, gravezone og sikkerhedsmetode før start. Under udgravning registreres jordlag, vand, bundkote, stabilitet og uventede fund. Projektets ansvarlige frigiver bund og eventuelle ændringer før filter, rør eller tekstil dækker forholdet. Denne guide beskriver ikke hvordan rende, samlinger eller lag udføres; metode og tolerancer skal stå i det faglige projekt og produktgrundlag.

Fotografér hvert felt med mål, rør- og produktmærkning, brønde, krydsninger og overgange. Kontrollér fald og koter med den projekterede metode uden at bruge rindende vand som improviseret test. Ved regn, indstrømning, skred, pumpning i bund eller afvigende jord stoppes etapen og sikkerheden revurderes. Luk ikke renden for at overholde tidsplanen, hvis dokumentation eller kontrol mangler; senere opgravning kan blive dyr og gøre fejlens placering vanskeligere.

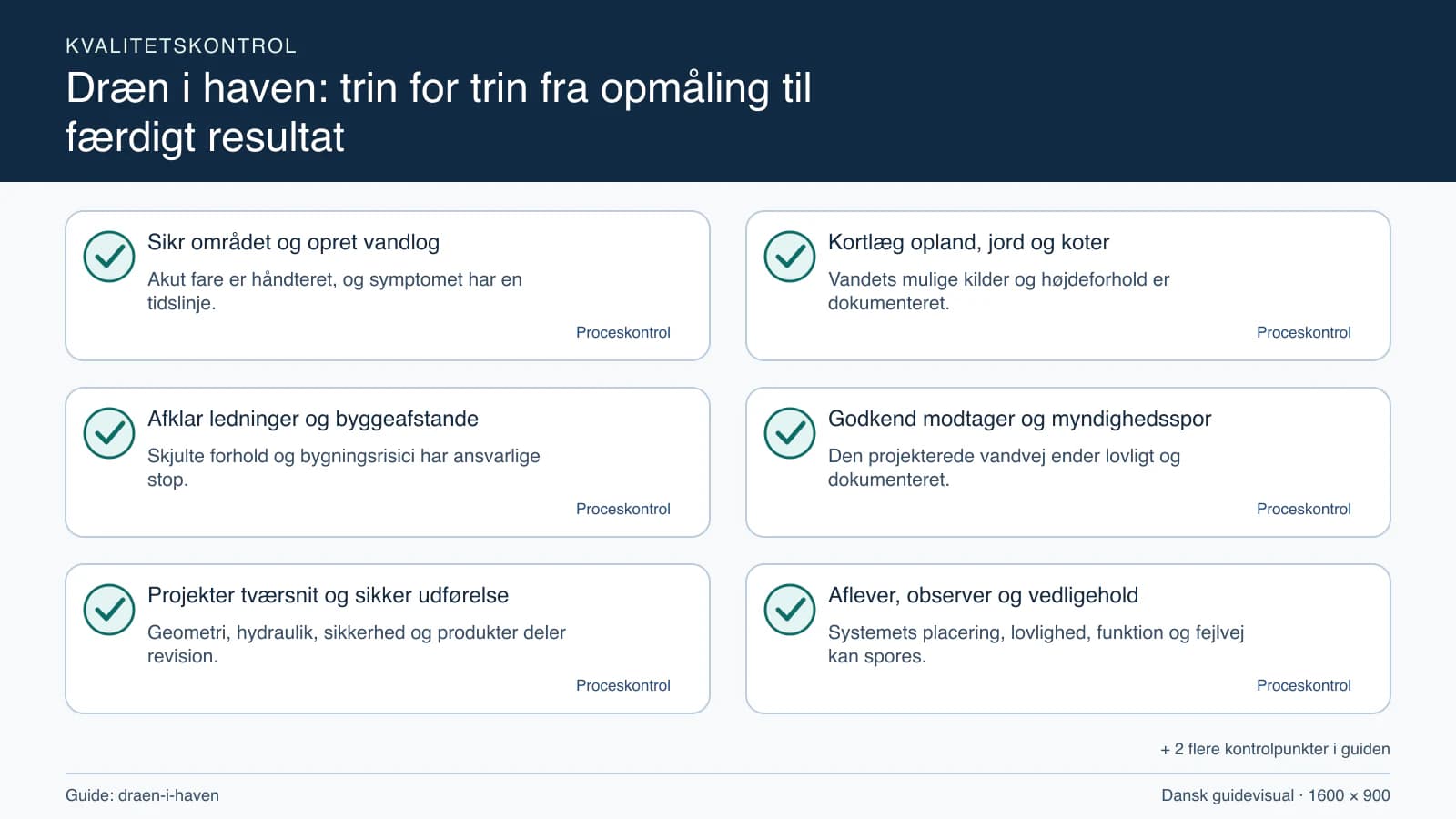

Den ansvarlige fagperson kontrollerer det samlede system efter projektet: rute, koter, brønde, renseadgang, komponenter, modtager og nødvendige myndigheds- eller autorisationsdokumenter. Testmetoden skal være planlagt og må ikke overbelaste jord, kloak, recipient eller naboområde. En kamerakontrol, niveaukontrol eller anden dokumentation vurderes i sin rette funktion; ét resultat erstatter ikke de øvrige projekt- og myndighedskrav.

Registrér vand og vejr på testtidspunktet. Et system kan se velfungerende ud i tørke, men stadig fejle ved det dimensionerende forhold, mens stående vand umiddelbart efter arbejde kan have flere forklaringer. Aftal derfor observationsperiode, målepunkter og kriterier for faglig opfølgning. Retabler først, når skjulte forhold er accepteret, og bevar adgang til brønde og kontrolpunkter. En pæn græsflade er ikke funktionel dokumentation.

Hvis området stadig er vådt, sammenlignes den nye vandtidslinje med udgangspunktet. Kontrollér om kilden, oplandet, modtageren, jordens respons eller systemets udførelse afviger fra projektet. Åbn kun de kontrolpunkter, løsningen er designet til, og lad relevant fagperson vælge videre undersøgelse. Grav ikke parallelle prøverender og tilslut ikke ekstra rør; det kan ændre hydraulik, ramme ledninger og ødelægge dokumentationen.

Ved sætning undersøges tilbagefyldning, jord, vand og eventuel påvirkning af nærliggende konstruktion. Ved tilstopning undersøges filterfunktion, jordtransport, rødder, brønde og modtager uden kemiske rensemidler eller ukontrolleret tryk. Ved fugt eller skimmel i bygning genåbnes bygningsdiagnosen; havedrænets tilstedeværelse beviser ikke årsag eller løsning. Registrér fund, ansvar, revideret tegning, pris og ny kontrol før rettelsen godkendes.

Saml vanddiagnose, jord- og kotegrundlag, ledningsoplysninger, tilladelser, autorisationsoplysninger, projekt, beregnerinput, produktdata, følgesedler, kontrolskemaer, fotos, prøver, jordhåndtering og restpunkter. As-built-tegningen skal vise rute, bundkoter, rør, brønde, krydsninger, modtager og felter med afvigelser fra projektet. Få nødvendige færdigmeldinger og ejeraccept på plads, før systemet behandles som afsluttet.

Driftsplanen beskriver inspektion af brønde og modtager, observation efter kraftig regn, plante- og rodforhold, tegn på sætning samt hvem der kontaktes ved fejl. Gem fotopunkter og vandlog, så senere vurdering sammenligner samme steder. Kortet skal følge ejendommens øvrige ledningsdokumentation. Et privat graveprojekt over det skjulte dræn må fremover stoppe, indtil ruten og den nye lasts påvirkning er vurderet.

Briefet skal indeholde vandtidslinje, opland, jord, koter, ledninger, bygningsafstand, lovlig modtager, myndighedsspor, projekteret tværsnit, komponenter, beregnede mængder, grave- og sikringsmetode, jordhåndtering, kontrol og aflevering. Bed tilbudsgiver skelne undersøgelse, projektering, autoriseret arbejde, udførelse, materialer, brønde, retablering og ændringer. Pris på en meter rende uden disse forudsætninger er ikke samme leverance.

Håndværkerklar sender ikke briefet automatisk. Du kopierer selv de relevante oplysninger, hvis du aktivt vælger at fortsætte hos en partner, og kontaktdata behandles dér. Kontrollér virksomhedens autorisation til den konkrete del i autorisationsregistret, og bed om forsikring, faglig ansvarlig, underentreprenører og dokumentation. En anlægsgartner kan have relevante haveopgaver, mens en tilslutning kan kræve autoriseret kloakmestervirksomhed; kontrakten skal vise grænsen.

Bed rådgiveren opstille realistiske alternativer med funktion, forudsætninger, plads, tilladelse, anlægsrisiko, drift og svigtmåde. Muligheder kan omfatte rettelse af et dokumenteret nedløbsproblem, overfladetilpasning, beplantning, kontrolleret nedsivning eller et projekteret rørsystem, men ingen løsning er universel. Sammenlign effekten på bygning, nabo, vej, grundvand og fremtidigt klima. Et lavt anlægsbeløb kan blive dyrt, hvis modtager og vedligehold er uklare.

Vælg et princip efter diagnosticeret kilde og målbare acceptkriterier: mindre varighed af vand i et bestemt felt, beskyttelse af bygning eller kontrolleret kapacitet ved en defineret hændelse. Angiv også hvad løsningen ikke skal kunne. En have må godt have sæsonfugtige naturzoner, hvis brug, bygninger og naboer tåler det; alt vand behøver ikke rørlægges. Dokumentér hvorfor det valgte princip blev foretrukket, før detaljeprojekt og mængder udarbejdes.

Tegn forventede træer, hække, højbede, hegnsstolper, terrasse, skur, robotkabel og vandingsanlæg sammen med drænrute og brønde. Vurder rødder, punktlaster, fremtidig udgravning og behov for service. Flyt ikke automatisk drænet for at gøre plads; en ny rute kræver igen fald, jord, modtager og tilladelse. Giv synlige brønde en beskyttet, men tilgængelig placering og registrér referenceafstande, som kan genfindes uden prøvegravning.

Beskriv restriktioner i ejendommens driftsmappe og giv dem videre ved salg eller nyt haveprojekt. En entreprenør skal kende både dræn og andre ledninger, før jordskrue, stolpe, træ eller maskinlast placeres. Ved planlagt flisebelægning skal fald, bæreevne og brøndadgang projekteres sammen med drænet. Et dæksel må ikke skjules for at få en ren overflade, og drænrøret må ikke blive en uregistreret genvej for nyt overfladevand.
