Støbe fundament: projektering, mængder og stop før udførelse

Beskriv anvendelse, etager, geometri, materialer, tag, åbninger, søjler, vægge, installationer og forventede ændringer. Den projekterende skal kende permanente laster, brugslaster, vind, sne og lokale punktlaster samt hvordan de føres gennem bygningen. Et fundament til en let nuværende konstruktion må ikke automatisk forberedes til en tung fremtidig etage med private tillægsmål. Markér også eksisterende bygninger, skel og terrænspring. Hvis formål eller materiale ændres, genåbnes projektering, mængde og pris samlet. Opgavebeskrivelsen bør afsluttes med en klar liste over, hvad fundamentet ikke skal bære, så tilbudsgivere ikke indregner forskellige fremtidsscenarier.

Vedlæg en enkel lastoversigt med kilde og revisionsdato. Så kan rådgiver og entreprenør opdage, hvis et produktvalg eller en åbning ændrer forudsætningen.

Ved eksisterende byggeri registreres revner, skæve åbninger, niveauforskelle, fugt, tidligere reparationer, tidsforløb og ændringer i jord eller vand. Årsagen skal diagnosticeres før indgrebet. Ny beton ved siden af en bevægelig eller undermineret konstruktion kan flytte belastning og skjule målegrundlaget. Få relevant konstruktions- og eventuelt geoteknisk rådgiver til at fastlægge undersøgelser og midlertidig sikring. Brug guiden om sætningsskader og planen for reparation af sætningsskader som spørgsmålskatalog. Denne guides betonværktøj må ikke bruges til understøbning eller skadeafhjælpning uden et frigivet projekt.

En dateret revnelog og nivelleringsserie er mere værd end løse førbilleder. Aftal måleperiode og tærskel for ny vurdering, før løsningen bestilles.

Afklar med kommunen og relevante rådgivere, om arbejdet kræver byggetilladelse, hvilken dokumentation der skal indsendes, og hvem der har ansvar for konstruktion og kontrol. BR18 har som udgangspunkt, at byggearbejde ikke må påbegyndes uden byggetilladelse, medmindre arbejdet er omfattet af en undtagelse. Gem afgørelse, vilkår og den tegningsrevision, som er vurderet. Et standardfundament i en leverandørbrochure er ikke myndigheds- eller projekteringsgrundlag for din grund. Hvis bygningens placering, størrelse eller anvendelse ændres, vurderes konsekvensen før betonmængden justeres. Udbuddet skal navngive de dokumenter, som entreprenøren skal følge og aflevere imod.

Lav en myndighedsmatrice med dokument, ansvarlig, frist og status. Det afslører tidligt, om pris eller tidsplan bygger på en godkendelse, der endnu mangler.

Saml grundens historik, tidligere opfyld, træer, skråning, nabofundamenter, dræn og kendte sætninger. Relevant rådgiver fastlægger boringer, prøver eller andre undersøgelser og omsætter resultaterne til funderingsprincip, jordhåndtering og risici. BR18 angiver, at fundering skal ske til frostsikker dybde og bæredygtig bund eller på anden dokumenteret måde, så jordbevægelser ikke skader bygningen. Guiden giver ingen dybde. Grundvand og overfladevand påvirker både udførelse og varig fugtsikring. Hvis blød jord, ukendt fyld eller vand findes anderledes end projektet, stoppes udgravningen, og tegning, mængde, sikring og budget revideres før fortsættelse.

Bed rapporten skelne mellem observation, antagelse og projekteringsværdi. Det gør det tydeligt, hvilke uforudsete jordforhold der udløser stop og ændringsordre.

Landmåling og afsætning skal knytte fundamentet til skel, eksisterende bygning, terræn og projektets koordinater. Markér akser, hjørner, centerlinjer, top- og bundkoter samt referencepunkter, der overlever jordarbejdet. Kontrollér diagonaler og højder med en uafhængig metode efter projektets tolerance, men lad den ansvarlige frigive resultatet. Fotos uden målereference er utilstrækkelige. Hvis en akse flyttes for at undgå et rør eller en sten, ændres lastvejen og alle tilknyttede detaljer; det er ikke en praktisk justering på pladsen. Gem afsætningsrapporten og anvend samme referencesystem ved form, indstøbninger og as-built-opmåling.

Aftal hvem der genetablerer et beskadiget fikspunkt, og hvordan ændringen dokumenteres. En snor eller spraymarkering uden reference kan ikke bære slutkontrollen.

Indhent aktuelle LER-oplysninger og saml ejendommens tegninger over el, vand, gas, fiber, afløb, dræn, jordvarme og andre private installationer. LER skaber kontakt til ledningsejere og udlevering af deres oplysninger, men privatejede stikledninger fremgår ikke nødvendigvis. Den professionelle graveplan skal beskrive lokalisering, sikkerhedsafstand, håndtering ved afvigelse og eventuel faglig omlægning. Tegn maskinrute, kran- eller pumpestøtte, materialeoplag og jordcontainer. Ukendt kabel, rør, tank, lugt eller væske udløser stop; grav ikke videre privat for at identificere fundet. En omlægning skal koordineres med fundamentets geometri, samlinger og indstøbninger før ny pris accepteres.

Kortlægningen skal have udløbsdato og områdeafgrænsning. Hvis adgangsvejen flyttes, kontrolleres også det nye spor; et gammelt svar dækker ikke automatisk ændringen.

Den konstruktionsansvarlige fastlægger, hvordan vægge, søjler og stabiliserende dele overfører kræfter til jord, og hvordan differenssætninger begrænses. Tegningen skal vise fundamenttype, geometri, niveauer, samlinger, armering, materialekrav og relation til gulv, sokkel og vægge. Punktfundamenter må ikke tilføjes alene for at reducere betonvolumen, og et stribefundament må ikke forlænges uden vurdering af last og bevægelse. Hvis bygningen får andre åbninger, tag eller materialer, opdateres lastvej og projekt. Beregneren kan kombinere allerede projekteret stribe- og punktvolumen, men dens resultat har ingen betydning for, om princippet er konstruktivt rigtigt.

Et snit skal desuden vise overgangen til sokkel og gulv. Her mødes last, kulde og fugt, så uklare grænser bliver dyre senere.

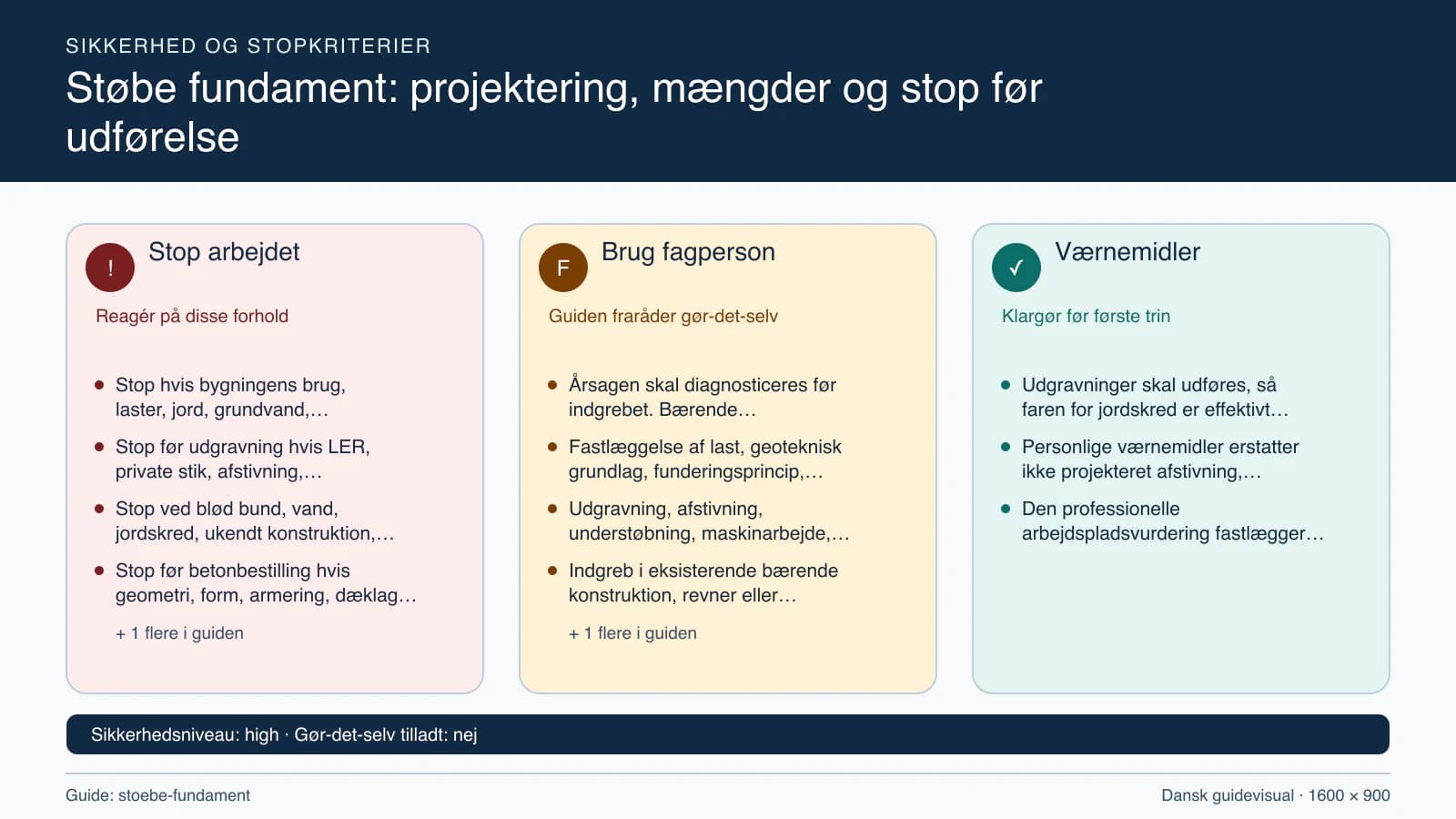

Arbejdstilsynet kræver, at udgravninger udføres, så faren for jordskred er effektivt imødegået. Metoden skal beskrive hældning eller afstivning, sektioner, sikker adgang, afspærring, maskinplacering, jordoplag, vand og beredskab. Boligejeren må ikke gå ned i udgravningen for at måle eller rette bund. Åbne områder sikres mod børn, naboer og trafik uden for arbejdstid. Hvis sider skrider, vand stiger, nærliggende belægning bevæger sig eller eksisterende fundament blotlægges anderledes end tegnet, standses arbejdet. Den projekterende vurderer sikring og reviderer løsningen før bundkontrol, form eller armering fortsætter. Tidsbesparelse må ikke ændre sektionering eller afstivning mundtligt.

Angiv også daglig tilsynsrutine efter regn og stilstand. En tidligere sikker udgravning kan ændre karakter, når vand, vibrationer eller oplag flytter sig.

Kontrolplanen skal beskrive, hvem der vurderer bæredygtig bund, kote, udgravningsbredde, forstyrrelse, vand og lokale afvigelser, og hvilke målinger eller prøver der kræves. Fjernelse eller erstatning af uegnet jord må kun følge en fagligt godkendt ændring med dokumenteret materiale og komprimering. En lav zone må ikke fyldes med tilfældige sten, betonrester eller ekstra beton for at komme videre. Beskyt frigivet bund mod trafik, frost, regn og udtørring efter den projekterede metode. Hvis forholdene ændres før næste trin, gentages kontrollen. Gem fotos med akse og kote, kontrolresultat, dato og den ansvarliges frigivelse som del af as-built-sagen.

Frigivelsen bør knyttes til præcis etape og tidspunkt. En godkendt nordside dokumenterer ikke automatisk sydsiden eller bund, som siden er blevet opblødt.

Før betonbestilling kontrollerer den ansvarlige akser, længder, bredder, dybder, topkoter, trin, hjørner, udsparinger og samlinger mod gældende tegning. Formen skal være stabil og egnet til den planlagte levering uden at skabe lækage eller bevægelse; metode og dimensionering hører til den professionelle udførende. Kontroller også adgang til armering og indstøbninger samt mulighed for at dokumentere skjulte detaljer sikkert. En større form øger ikke bare volumen, men kan ændre last, vægt, hærdning og grænseflader. Afvigelser måles og sendes til projekterende. En godkendt ændring skal opdatere både mængdeberegning, bestilling, kontrolplan og as-built-geometri.

Brug et signeret måleskema med tegningens nominelle mål og faktisk måling. Det gør mundtlige antagelser synlige, inden bilen og pumpen disponeres.

Armeringstegningen skal navngive type, placering, form, samlinger, forankringer, afstandsholdere og krav til dæklag. Den professionelle kontrol verificerer leveret materiale, renhed, stabilitet og geometri før beton. Bolte, beslag, jordingsdele, rørgennemføringer, udsparinger og forbindelser til næste konstruktion koordineres på samme tegning, så ingen efterfølgende borer eller skærer i bærende beton på gæt. Hvis en installation kolliderer med armering, flyttes den ikke privat; projekterende og relevant installationsfag beslutter ændringen. Gem oversigts- og detaljefotos med skala og akse. En materialeliste eller vægt alene dokumenterer ikke korrekt placering eller konstruktiv virkning.

Fotoplanen bør navngive hvert hjørne, overlap og indstøbningspunkt. Dermed kan billederne kobles til tegningen, også når betonen senere skjuler alle detaljer.

Den projekterende angiver betonkrav, eksponeringsforhold, dokumentation og eventuelle særlige egenskaber. Leverandøren skal referere til specifikationen og oplyse leveringsenhed, kapacitet, tidsvindue, følgeseddel og håndtering ved forsinkelse. Der må ikke tilsættes vand eller andre stoffer på pladsen uden dokumenteret ansvar og accept. Planlæg prøve- og modtagekontrol, hvis projektet kræver det. Kontroller vej, vægt, vendemulighed, pumpeplacering og reserveplan, så lastbil eller slange ikke skaber ny sikkerhedsrisiko. En anden betonvare kan ændre udførelse og dokumentation; substitution skal godkendes skriftligt før levering og opdateres i materialelisten.

Sammenhold ordrebekræftelsen med projektet før afsendelse. Varenavn alene er for spinkelt; revision, mængdeenhed, dokumentationskrav og kontakt ved afvigelse skal fremgå.

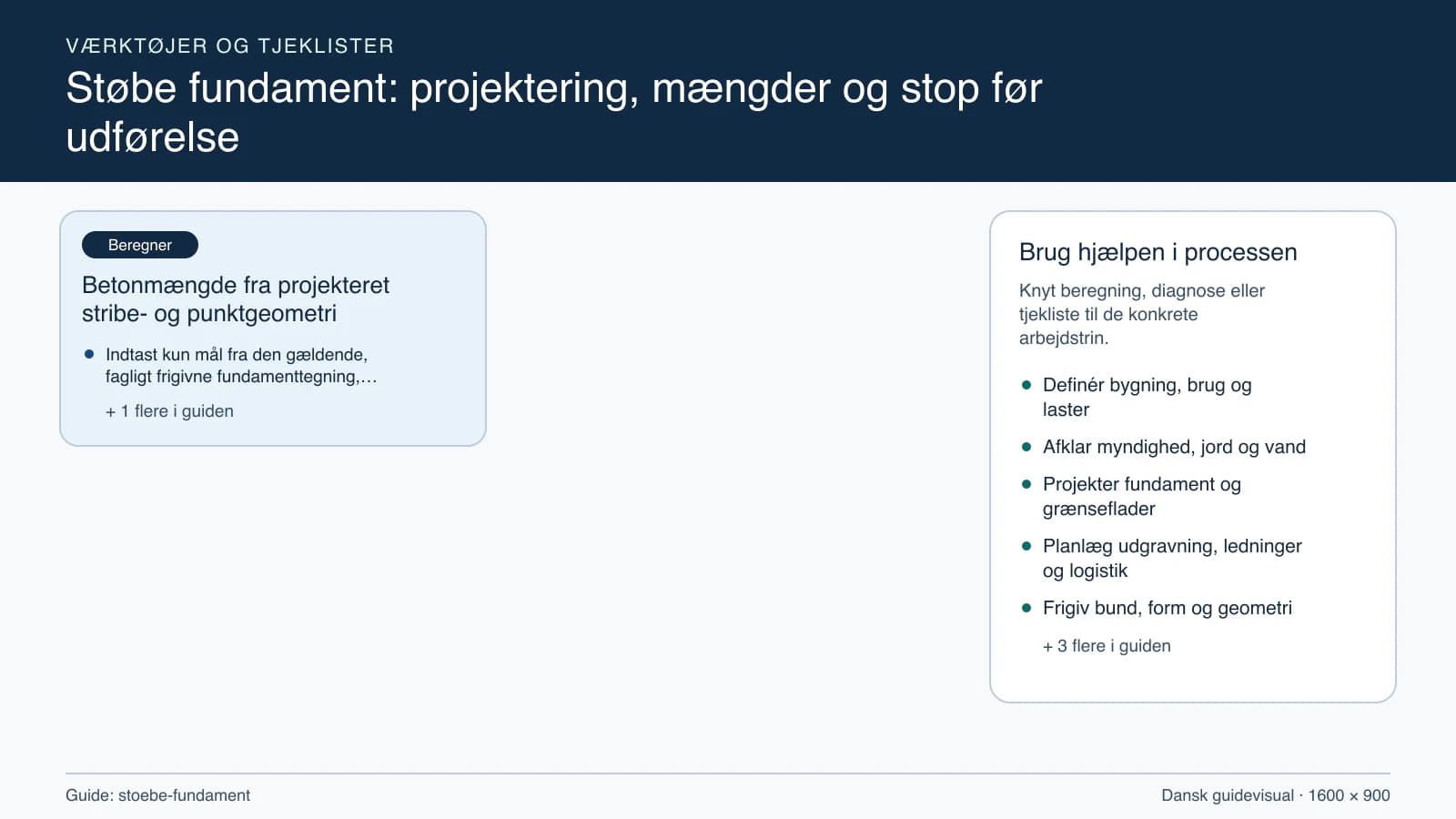

Indtast projekteret stribelængde, bredde og dybde samt antal og mål på projekterede punktfundamenter. Brug kun en reserve, som er begrundet for den konkrete levering, form og kontrol, og indtast dokumenteret literudbytte, hvis et godkendt sækkesystem overhovedet er relevant. Værktøjet må aldrig bruges til at vælge fundamentets mål, armering eller betonkrav. Det viser netto- og planlægningsvolumen og et matematisk sækketal, men medregner ikke pumpespild, forskalling, armering, underbeton, lokale trin, udsparinger, prøver eller leverandørens mindste ordre. Afstem resultatet med tegningens mængdeliste og betonleverandøren, og versionsmærk beregningen ved enhver geometrisk ændring.

Gem input ved siden af den tegningsrevision, de stammer fra. Så kan en senere differens forklares som geometrisk ændring frem for skjult beregningsfejl.

Entreprenøren udarbejder plan for leverancer, bemanding, pumpe eller anden placering, kommunikation, afspærring, belysning, vask, affald og uforudsete stop. Kørevej og støtteområde kontrolleres for bæreevne, ledninger, brønde og afstand til udgravning. Aftal modtagekontrol, følgesedler, eventuelle prøver og hvem der kan afvise en forkert eller forsinket leverance. Boligejeren skal ikke holde slange, færdes i arbejdszonen eller rette frisk beton. Hvis form, armering, vejr, adgang eller leverance afviger fra den frigivne plan, stoppes startbeslutningen. En ekstra bil eller ventetid må ikke bestilles som improvisation uden mængde- og kvalitetsvurdering.

Gennemgå planen med chauffør og pumpeoperatør inden start. Deres pladsbehov og rækkefølge kan afsløre konflikter, som en tegning alene ikke viser.

Projekt og leverandørdata skal beskrive acceptable forhold, beskyttelse, overvågning og kriterier for videre arbejde. Planen omfatter beredskab ved regn, frost, varme, vind, forsinkelse eller strømudfald, men denne guide angiver ingen universelle tider. Registrer faktiske forhold og de materialer, der bruges til beskyttelse. Afformning, opfyldning og belastning frigives fagligt efter dokumenteret grundlag; overfladens hårdhed eller en dato er ikke tilstrækkelig. Hvis hærdningsforløbet afviger, skal den konstruktionsansvarlige vurdere undersøgelse og konsekvens. Efterfølgende fag må kende begrænsningerne, så de ikke borer, belaster eller lukker fugt inde for tidligt.

Hærdningsloggen skal registrere handlinger, ikke kun vejret. Notér ansvarlig, tidspunkt, måling, beskyttelse og beslutning, så frigivelsen kan efterprøves.

BR18 kræver beskyttelse mod vand fra grundvand og overfladevand. Få derfor kapillarbrydning, fugtspærre, sokkel, væg, gulv, gennemføringer, eventuelt omfangsdræn og lovligt udløb koordineret med det bærende projekt. Et drænrør må ikke placeres ud fra en generel skitse eller skabe udgravningsrisiko ved fundamentet. Sammenlign også alternativer til omfangsdræn, hvis fugtårsagen er uklar. Kloak, el og andre installationer har egne fag- og autorisationsgrænser. Tegn gennemføringer før armering og støbning, og kræv skriftlig accept ved enhver flytning. En senere kerneboring er ikke en neutral løsning på manglende koordinering.

Detaljelisten bør følge vandets mulige vej gennem samlinger og gennembrydninger. Den øvelse afslører ofte et ubeskrevet ansvar mellem beton-, kloak- og gulventreprisen.

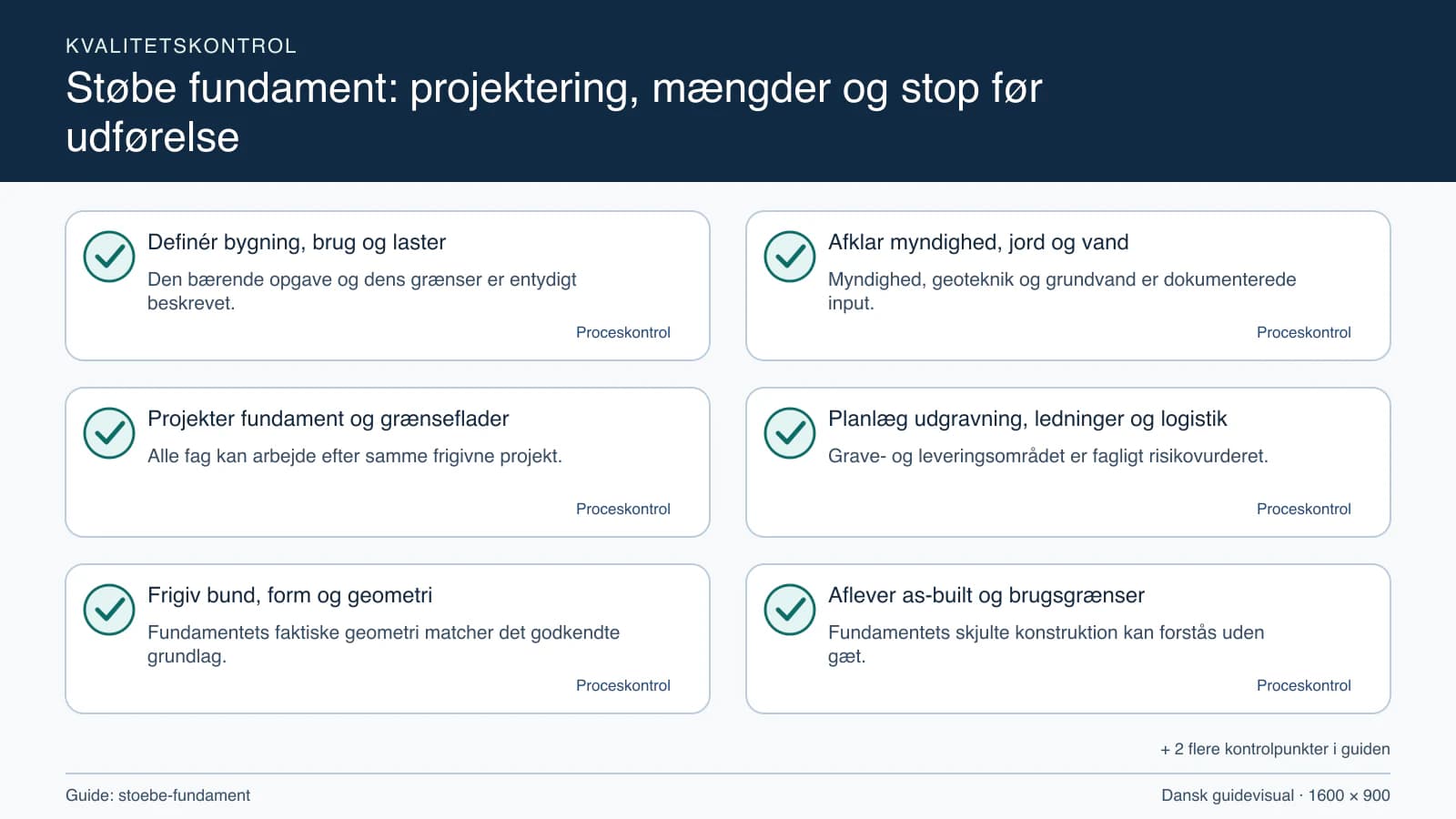

Kontrolplanen bør omfatte afsætning, jord og bund, udgravningssikring, form, armering, dæklag, samlinger, indstøbninger, betonleverance, vejrlig, hærdning, geometri og aflevering. For hvert punkt angives udførende kontrol, eventuel uafhængig kontrol, tolerance, dokumentation og den person, der frigiver næste trin. Et foto er kun nyttigt med placering, dato, skala og reference til tegningen. Hvis kontrollen ikke består, registreres afvigelse og revideret løsning før fortsættelse. Betaling og tidsplan bør respektere hold points, så økonomisk pres ikke gør dem symbolske. Boligejeren følger dokumentlisten, men overtager ikke fagligt ansvar ved at modtage billeder.

Skriv konsekvensen ved manglende frigivelse ind i tidsplanen. Ellers risikerer kontrolpunktet at blive et navn uden reel ret til at standse arbejdet.

Brug en ændringslog med nummer, dato, udløser, berørte tegninger, teknisk beslutning, mængde, pris og godkendelse. Typiske fund er anden jord, vand, forkert kote, kolliderende installation, ændret bygning, beskadiget form eller leveringsproblem. Den projekterende vurderer konsekvens for last, geometri, armering, samling, fugt og udførelse. Udgåede tegninger fjernes fra arbejdsstedet, men gemmes i sagen. Beregneren opdateres først, når den nye geometri er frigivet. Hvis ekstra beton allerede er placeret uden beslutning, skal det registreres som afvigelse; volumen alene dokumenterer ikke, at konstruktionen er sikker eller kontraktmæssig.

Knyt også ændringen til betaling og tidsvirkning, før udførelse. Dermed kan teknisk nødvendighed vurderes særskilt fra entreprenørens økonomiske konsekvens og varsling.

Modtag myndighedsgrundlag, geoteknik, statiske dokumenter, gældende tegninger, afsætning, bundkontrol, armerings- og indstøbningsfotos, betonfølgesedler, prøver, vejr- og hærdningslog, afvigelser, as-built-geometri, fugt- og drændetaljer, ledninger, garantier og restpunkter. As-built skal vise den faktisk udførte konstruktion. Gennemgå hvilke laster og senere indgreb projektet tillader, og hvor boring eller udgravning kræver ny faglig vurdering. Hvis fremtidig fugt opstår, brug guiden til fugt i kælder til at starte med årsagen. Gem beregnerens input som indkøbshistorik, ikke som erstatning for de statiske dokumenter.

Kontrollér filnavne og revisionsnumre ved afleveringen. En komplet mappe med modstridende udgaver er mindre brugbar end en indeksliste med gældende status.

Saml formål, bygning, last, myndighed, jord og vand, tegning, akser, koter, ledninger, sikring, form, armering, betonkrav, indstøbninger, leverance, hærdning, kontrol og aflevering. Angiv mangler som stopspørgsmål. Håndværkerklar sender ikke brief eller postnummer til virksomheder. Oplysningerne bliver lokalt i browseren på din enhed og lagres ikke af Håndværkerklar. Du kopierer selv briefen og åbner aktivt 3byggetilbud.dk, hvor kontaktdata indtastes hos partneren, hvis du vil fortsætte. Partnerlinket er kommercielt, og Håndværkerklar kan modtage provision uden ekstra pris for dig. Du kontrollerer selv virksomhedens kompetence, ansvar og dokumentation.

Bed om særskilte forbehold for jord, vand og adgang. Et samlet beløb uden mængdegrundlag gør efterfølgende ændringer vanskelige at kontrollere og sammenligne.
